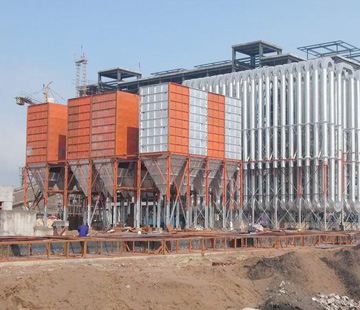

每种不同的除尘器,结构都会有所差别,适用的场所也有所不同,我们今天要来了解的就是电厂袋式除尘器,在结构上有什么特别之处!
下面小编就给大家介绍一下电厂袋式除尘器厂,结构有什么特点?
电厂袋式除尘器厂,结构有什么特点:
除尘器是根据的规格而定制的,其适应的规格有:Φ1.5×12m、Φ1.5×15m、Φ2.2×12m、Φ2.4×16m等。袋式除尘器在早期的烟气除尘中使用长期受到限制,一方面由于老式袋除尘器本身技术性能的限制;另一方面由于烟气的特殊性质,过去的袋式除尘器在滤料使用上、抗腐蚀技术上存在很多问题,无法长期使用。布袋除尘器采用经过特殊处理的玻纤滤料,解决了烟气的温度、湿度及腐蚀问题。
除尘器的结构特点
1、除尘器箱体采用型钢、钢板结构,材质Q235-A,除尘器箱体成形后保证光滑平整,无明显凹凸不平现象,内部筋板布置合理,设备结构紧凑,密封性强,动作灵活,便于检修,外形美观,漏风率小于3%。所有连续焊缝平直,无虚焊、假焊等焊接缺陷,并采用自动焊进行焊接,焊缝高度满足设计要求。焊接后的焊缝进行清理焊渣和飞溅物,无明显的焊渣、飞溅物和锈末,关键部位用手提砂轮机进行打磨。成形后的箱体板平整,保证除尘器本体安装后的外形尺寸和外形美观。
2、为保证除尘器的集灰斗不粘结粉尘,保证除尘器回收的粉尘落入到灰斗内。除尘器灰斗为倒锥形,使整体刚度好,灰斗的角≥70°,在灰斗底部的旋转排灰阀后配置螺旋输送机,将粉尘送到收尘仓,进行回收。在制作过程中保证内壁平整、光滑。
3、滤袋材质为防腐处理的耐高温氟美斯滤料,正常运行情况下寿命不小于12个月,收尘效率高,易清灰,保证净化后的废气含尘量<50mg/m3。滤袋上端采用弹簧涨圈型式,不但密封性能好,而且在维修换布袋时快捷简单,实现机外换袋。
4、多孔板(花板)是袋除尘器的关键性部件之一,起到分隔气(袋)室和固定滤袋的作用,采用冷冲压制成,确保两孔洞的中心距误差在±0.1mm。花板孔洞制成后焊接加强筋板时,保证筋板布置合理,焊接后通过整形确保花板平整,滤袋与花板的配合合理,滤袋安装后,保证严密牢固不掉袋、并且装拆方便。
5、除尘器袋笼标准长度2.45米,如用户场地有限,还可根据需要增长,从而在处理相同风量时,该设备较其它反吹风除尘器和常规脉冲除尘器占地面积***小,可节省30-50%,设备重量亦能减少40%左右。
滤袋框架磁焊后光滑、无毛刺,并拥有足够的强度不脱焊,整体采用热镀锌处理,以防止腐蚀。
6、电磁脉冲阀采用进口件,其易损件膜片的使用寿命大于100万次。
7、顶部检修门采用快开式结构,密封采用防老化橡胶,检修方便。
布袋除尘器的工作原理:
1、过滤:含尘烟气经烟气经烟道进入进气管,由上站进入进气室,部分粗粒由惯性而落入灰斗,其余部分烟气粉尘进入滤袋,经内表面过滤后,进入袋室,然后经由通风槽、排气阀、出气管道由排风机排入大气,该设备为上部进气,负压振作风滤式玻纤袋除尘器。
2、清灰及自动控制:除尘器进行一段时间后,滤袋内表面捕集的粉尘增厚,除尘器的运行阻力上升,当增加一定值后,这就需要对滤袋进行清灰,即通过外力将滤袋内表面上附着的粉尘清除掉,使除尘器的运行阴力下降,阴力下降下一定值后,该室滤袋又投入正常运行。
整个清灰过程主要是通过反吹风来进行的,当阻力上升需要清灰时,微机指令关闭排气阀,打开反吹风阀,将原来膨胀的滤袋在反吹风的作用下压瘐变形,使其达到清掉滤袋内表面附着粉尘的目的。清灰落入灰斗,经排灰阀进入绞刀排出,整个清灰过程是分室轮流进行的,不影响布袋除尘器的正常工作。
