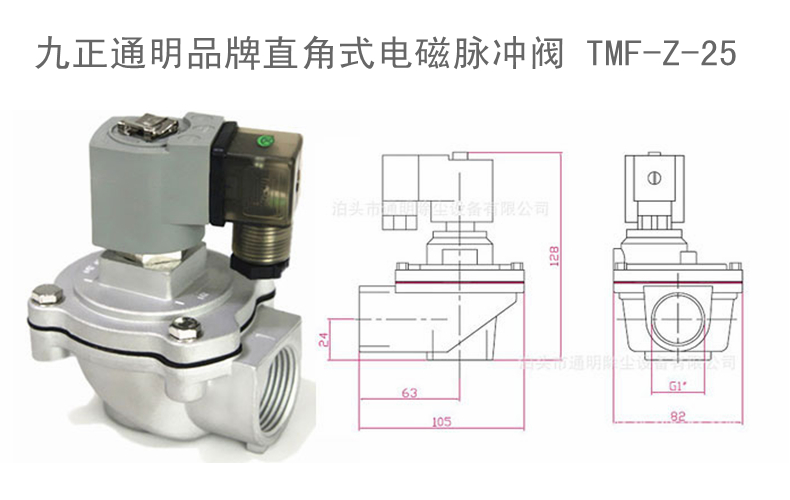

TMF-Z-25电磁脉冲阀用在单机除尘器上，其用图及其广泛，是各中小企业小型单机除尘器用户的选择。
TMF-Z-25电磁脉冲阀为直角式电磁脉冲阀，其进出口之间的夹角为90度，该脉冲阀适用于储气筒与除尘喷吹管的安装连接，气流畅通，能提供符合要求的脉冲清灰气流。
TMF-Z-25电磁脉冲阀工作环境：
压力：0.3-0.6MPa
工作介质：清洁空气
电压：DC24V/AC220V/AC110V
电流：800mA/60mA
使用环境：温度℃-65℃
空气相对湿度不超过85%
使用寿命：100万次或2-3年
直角式电磁脉冲阀常用尺寸
| 序号 | 型号规格 | 公称通径 | 膜片数 | 出气口连接形式 | 重量 | |
| luch | mm | |||||
| 1 | TMF-Z-20 | 3/4" | 20 | 1 | G 3/4 " | 0.65kg |
| 2 | TMF-Z-25 | 1" | 25 | 1 | G 1" | 0.8kg |
| 3 | TMF-Z-40S | 1 1/2" | 40 | 2 | G 1 1/2" | 1.4kg |
| 4 | TMF-Z-50S | 2" | 50 | 2 | G 2" | 2.4kg |
| 5 | TMF-Z-62S | 2 1/2" | 62 | 2 | G 2 1/2" | 3.5kg |
| 6 | TMF-Z-76S | 3" | 76 | 2 | G 3 " | 4.3kg |
直角式电磁脉冲阀技术指标
| 工作压力 | 0.2MPa-0.6MPa | ||
| 工作介质 | 清洁空气 | ||
| 电压 | DC24V | AC110V | AC220V |
| 电流 | 0.8A | 0.46A | 0.23A |
| 温度等级 | 1 | 2 | 3 |
| -25℃～ 80℃ | -25℃～ 150℃ | 25℃～ 230℃ | |
| -13℉～176℉ | -13℉～302℉ | -13℉～446℉ | |
| 空气相对湿度 | ≤85% | ||
| 膜片寿命 | 喷吹100万次或三年 | ||
直角式电磁脉冲阀材质说明
| 阀体 | ADC12铝合金 |
| 卡簧 | 304不锈钢 |
| 先导组件 | 430FR不锈钢等材料 |
| 膜片 | 进口丁腈橡胶* |
| 弹簧 | 321不锈钢 |
| 紧固件 | 302不锈钢 |
| *全部选用成品膜片，膜片组件在制造过程中全部检查，合格后再进入装配线。每只成品阀都通电通气进行喷吹检验。 | |
直角式电磁脉冲阀常见问题
| 使用阶段 | 故障现象 | 原因分析 | 排除方法 |
| 安装调试中 | 所有阀无法打开，但先导部分有动作 | 检查气包压力是否过低 | 排查漏气 |
| 某些阀不工作，其他阀正常 | 检查阀的线路连接及线圈 | 更换配件 | |
| 所有阀无法关闭，有漏气，气包压力无法建立 | Y型阀同一气包的某几个阀漏气，造成所有阀漏气的假像 | 排查漏气 | |
| Z型阀的进气口与喷吹口相反安装 | 重新安装 | ||
| 某些阀无法关闭，有漏气 | 有杂质吸附在膜片上，动铁芯有卡死现象 | 清洁膜片，检查膜片是否完整，检查动铁芯及气塞 | |
| 阀关闭缓慢 | 膜片节流孔受堵 | 疏通膜片节流孔 | |
| 使用过程中 | 某些阀漏气，膜片关不死，阀常开 | 有杂质吸附在膜片上，先导损坏，动铁芯有卡死现象 | 清洁膜片，检查膜片是否完整，检查动铁芯，及气塞等，及时更换配件 |
| 线圈发热烧毁 | 长时间通电 | 检查控制系统的工作状况 | |
| 有电压，但阀不动作 | 膜片损坏或节流孔受堵 | 及时更换配件 | |
| 环境温度低于-20C°阀有漏气或无法打开 | 环境温度过低，阀内有结冰现象 | 及时更换配件 注意保温 | |
| 使用须知 | 工作压力必须严格控制在0.2Mpa~0.6MPa，要求相对稳定。 | ||
